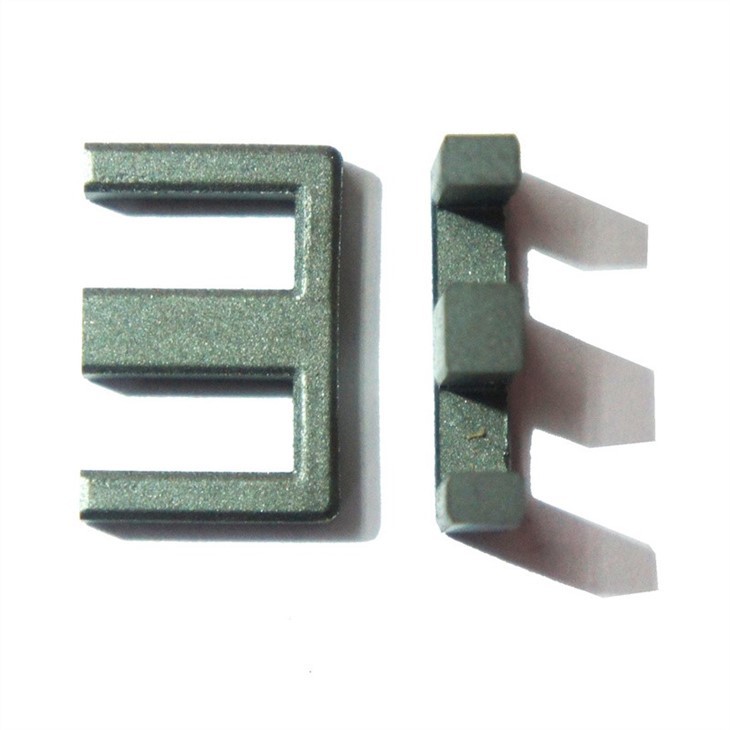

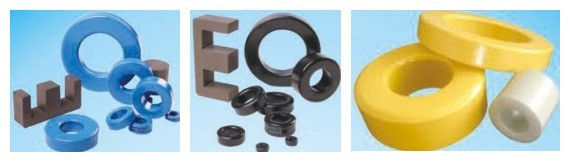

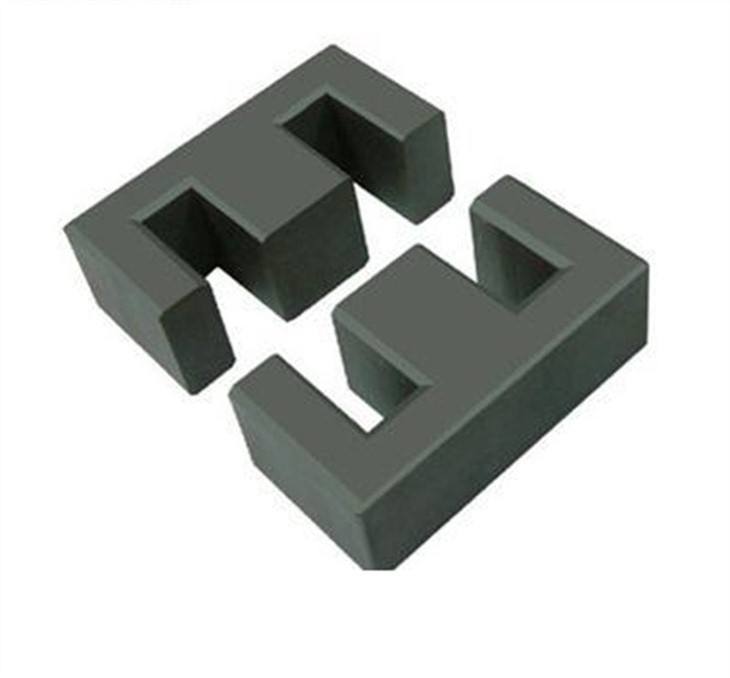

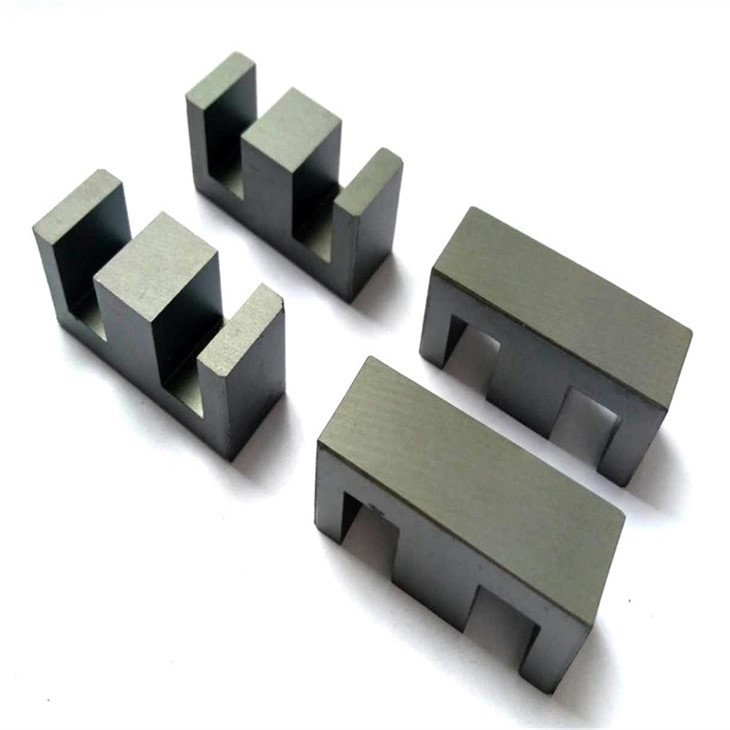

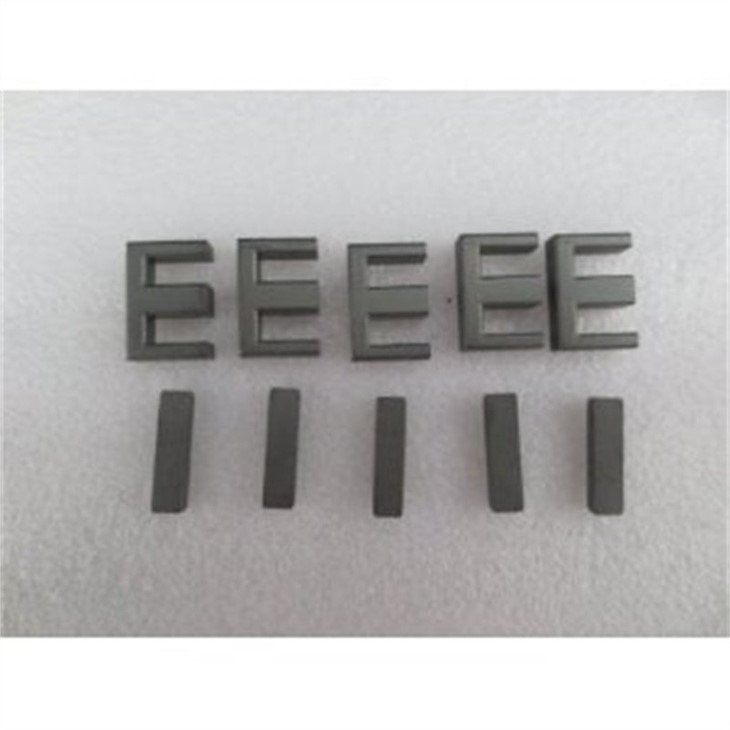

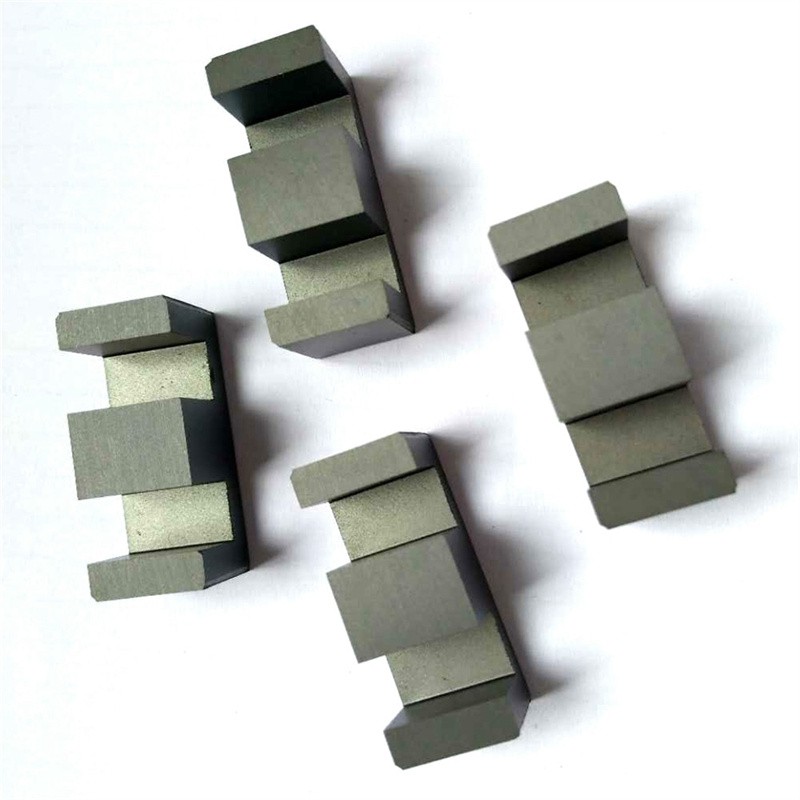

Noyau de ferrite de manganèse et de zinc

Les matériaux en ferrite de Sunbow sont classés dans les deux types suivants :

Série ZP : matériaux de base pour divers transformateurs et selfs d'alimentation à découpage

Série ZH : matériaux de base pour filtres de mode commun et transformateurs d'impulsions utilisés dans les appareils de communication

La série ZP est le matériau d'alimentation standard de SUNBOW avec une faible perte de noyau et une densité de flux de saturation élevée, et convient à une large gamme de transformateurs et de bobines pour l'alimentation à découpage. Le ZP40 est un matériau standard avec des caractéristiques supérieures et une radio à coût de performance élevé. Le ZP30 a une perméabilité plus élevée que le ZP40 à température ambiante et convient aux transformateurs à découpage et aux selfs avec une fréquence de travail inférieure à 100 kHz.

SUNBOW a développé de nouveaux matériaux avec une perte de noyau plus faible et une densité de flux magnétique plus élevée, qui répondent aux dernières exigences de l'électronique numérique et mobile. La perte de noyau du nouveau matériau ZP44 est inférieure d'environ 25 % à celle du ZP40 standard.

ZP22, ZP30 sont des matériaux de base à faibles pertes, principalement utilisés à moyenne fréquence (100 kHz).

Alimentations à découpage et transformateur flyback

Les caractéristiques du matériau ZP95 peuvent être dans une plage de température relativement large, ce qui représente un jeu maximal pour le transformateur. Économisez de l'électricité, de la légèreté et de la miniaturisation.

Le matériau ZP9O se caractérise par la densité de flux magnétique à faible perte et à saturation élevée de « DC Bias » engendrée par les premières fonctionnalités « DC Bias » de l'industrie.

ZP50 appliqué à la haute fréquence des matériaux à faible perte (300 kHz 1 MHz)

La série ZH est un matériau à haute perméabilité avec µ (conforme aux réglementations FCC, VDE, VCCI et pour les transformateurs d'interface (pules) des systèmes de réseaux de télécommunications numériques. Avec le développement du système de réseau, le transformateur de transport (impulsion) est devenu une sorte d'indispensable. composant.

ZH7 ( µ i =7000) et ZH10 (µi =10000) sont les matériaux standard à haute perméabilité de SUNBOW avec des caractéristiques supérieures et un rapport performance/coût élevé. Ils conviennent aux suppresseurs de bruit en mode commun avec une fréquence inférieure à 500 kHz.
