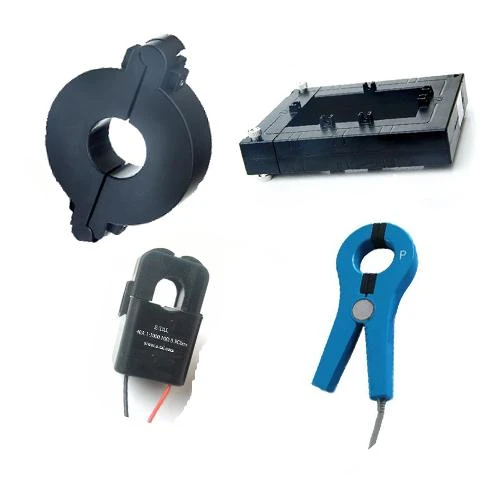

Transformateur de courant à noyau divisé

Transformateur de courant à noyau divisé intérieur et extérieur
Jusqu'à 4kV/1min sans panne.
Résistance d'isolation supérieure à 500 MΩ
Transformateurs de courant à faible coût et de haute précision
Il est conforme à la norme CEI {{0}}.1class, 0.2class, 0.5class

Envoyez demande

Présentation du produit

Transformateur de courant à noyau divisé intérieur et extérieur

Jusqu'à 4kV/1min sans panne.

Résistance d'isolation supérieure à 500 MΩ

Transformateurs de courant à faible coût et de haute précision

Il est conforme à la norme CEI {{0}}.1class, 0.2class, 0.5class

Application

Dispositifs de surveillance du courant, de la puissance et de l'alimentation

Dispositifs de protection de relais

Dispositifs de correction du facteur de puissance

Caractéristiques:

Modèle	Courant primaire nominal	Ratio actuel	Fardeau évalué	Classe de précision
SCT-10	5A~60A	3000∶1	20Ω	0.5
SCT-16	5A~120A	3000∶1	20Ω	0.5

※Seuls quelques produits typiques de cette série sont présentés dans la page suivante. SUNBOW est capable de réaliser d’autres conceptions et fabrications personnalisées à la demande de l’utilisateur.

Caractéristiques:

●Utilisé pour la mesure du courant, la surveillance, la protection, la gestion de l'énergie et le système de contrôle automatique

●La structure à noyau ouvert permet une installation et un démontage faciles sans retirer le câble principal

●Fréquence de fonctionnement : 50 Hz-400 Hz ;

●Tension.de.résistance.à.fréquence.de.puissance.:.2500V/1min,.Résistance.d'isolation.:. Supérieur ou égal à 100 MΩ/500 Vdc ;

●Température de fonctionnement :﹣25 degrés -70 degrés ;

Les transformateurs de courant à noyau divisé sont conçus pour une installation rapide et facile. La conception à noyau divisé permet des mesures de courant sans contact par induction de champ magnétique sans déconnecter les circuits de câbles pour l'installation du TC. Cette méthode permet une mesure de courant plus sûre, plus simple et portable.

Lignes électriques et équipements de mesure, de contrôle et de protection du courant. Mesure le flux de courant alternatif vers les moteurs électriques, l'éclairage, les équipements de climatisation, etc. Compatible avec le contrôle de la température CVC, la gestion de l'énergie et les systèmes d'automatisation des bâtiments.

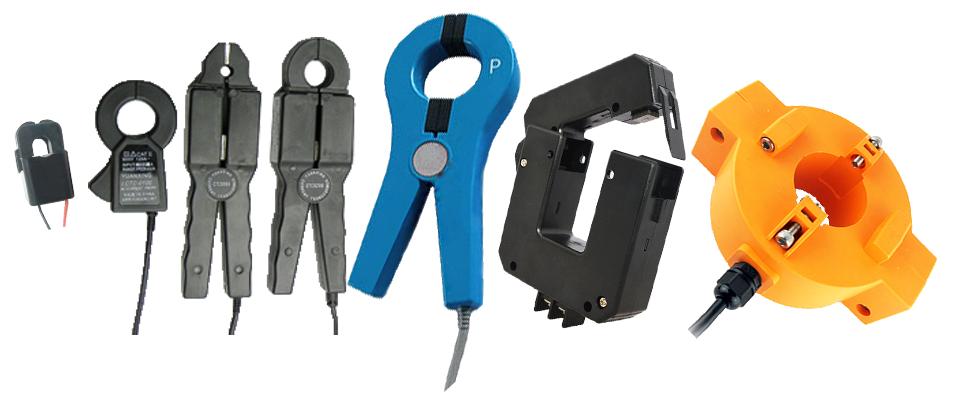

product-957-405

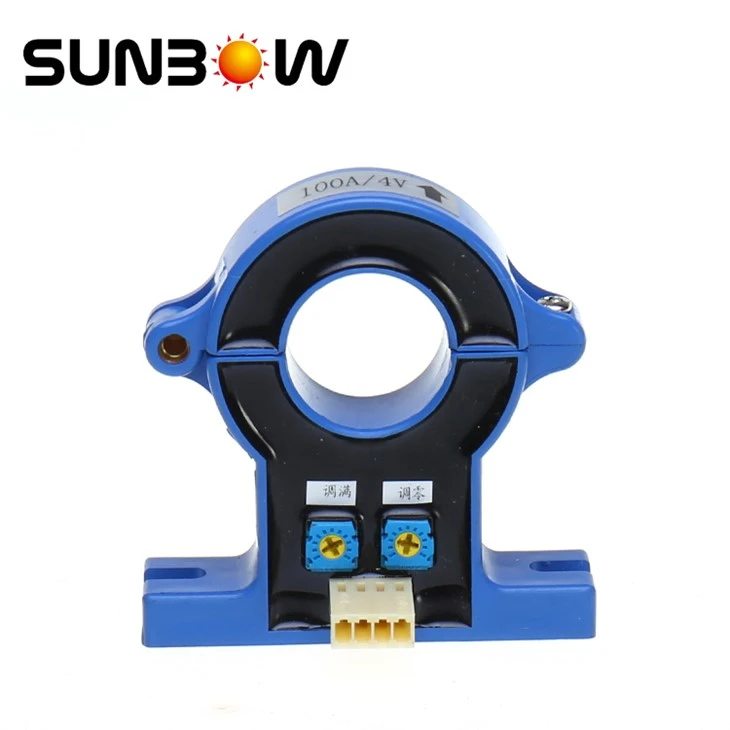

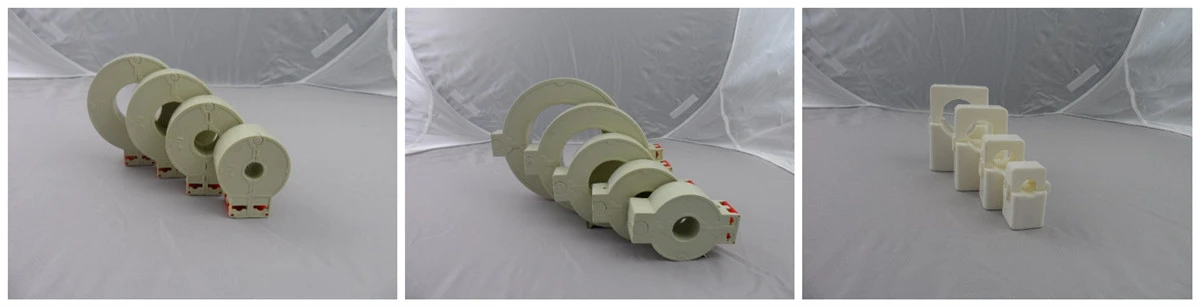

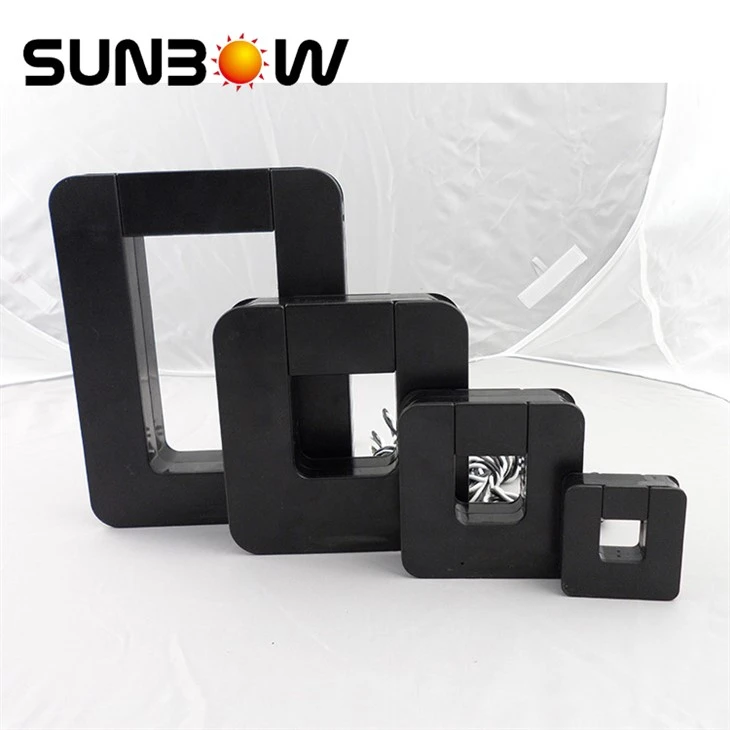

CT à cœur divisé d'intérieur

Caractéristiques:

●Les TC sont des transformateurs de courant compacts et peu coûteux avec une grande précision.

●Les CT sont idéaux pour une installation rapide et facile sans débrancher les câbles pendant l'installation.

● Plusieurs mécanismes d'installation fournissent une mesure de courant stable et durable.

Caractéristiques:

●Tension d'isolation : 4 000 V/1 min

●Résistance diélectrique : supérieure ou égale à 100 MΩ/500 VDC

●Insulation Resistance: >500 MΩ/500 V CC

●Fréquence de fonctionnement : 50 ~ 10 KHz

●Temp. de travail : -30 degrés ~ +60 degrés

●Température de stockage : -30 degrés ~ +70 degrés

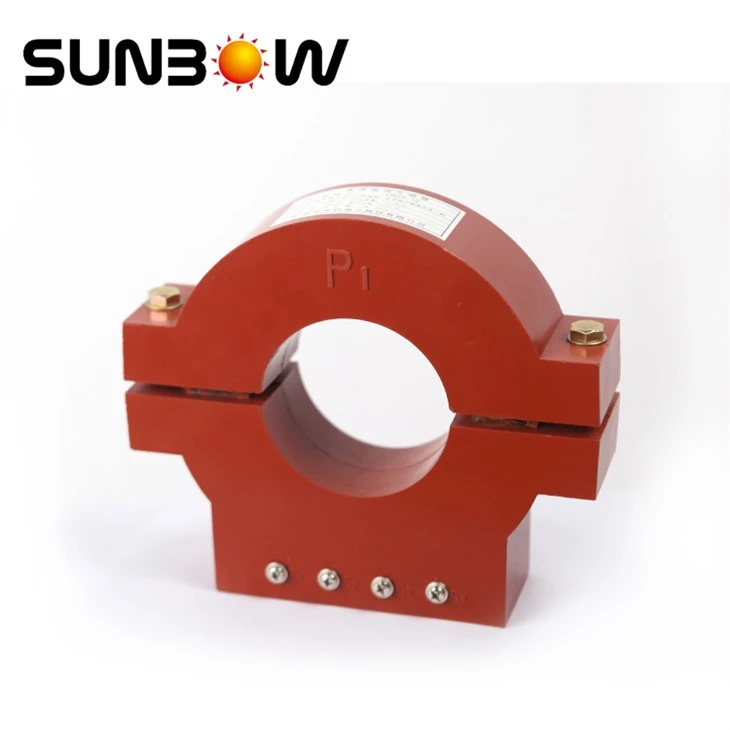

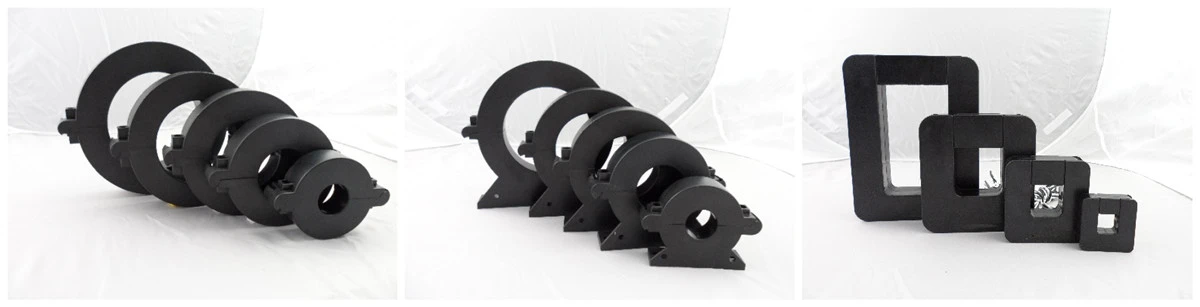

CT à cœur divisé extérieur
Caractéristiques:
●Les transformateurs de courant étanches extérieurs sont applicables au système d'alimentation CA 35 kV et la mesure du courant de l'équipement d'alimentation inférieur à 10 KV peut également être utilisée pour la protection des micro-ordinateurs.
●Ce type de transformateur de courant utilise de l'acier au silicium importé qui, avec une perméabilité élevée comme matériau magnétique, présente les caractéristiques d'une faible perte de circuit magnétique et peut être divisé.
●Son noyau semi-circulaire et ses enroulements secondaires utilisent un vide en résine époxy de haute qualité.
● Moulage dans un boîtier en plastique (ABS ou PC) ignifuge, anti-humidité, performances stables, sans entretien.

Caractéristiques:
●Tension d'isolation : 4 000 V/1 min
●Dielectric Resistance: >500 MΩ/500 V CC
●BIL : 10KV/10 fois
●Humidité relative : inférieure ou égale à 80 %
●Temp. de travail : -30 degrés ~ +60 degrés
●Température de stockage : -30 degrés ~ +70 degrés
● Taux d'étanchéité : IP65
